熱影響區
熔焊時在高溫?zé)嵩吹淖饔孟拢拷缚p兩側的一定范圍內發生組織和性能變化的區域稱為“熱影響區”（Heat Affect Zone）。焊接接頭主要是由焊縫和熱影響區兩大部分組成，其間存在一個過渡區，稱為熔合區。因此要保證焊接接頭的質量，使焊縫和熱影響區的組織與性能同時都達到要求。隨著各種高強鋼、不銹鋼、耐熱鋼以及一些特種材料（如鋁合金、鈦合金、鎳合金、復合材料和陶瓷等）在生產中不斷使用，焊接熱影響區存在的問題顯得更加復雜，已成為焊接接頭的薄弱地帶。因此，許多國家的研究工作者對焊接熱影響區的檢測很重視。
焊接檢測-硬度測試

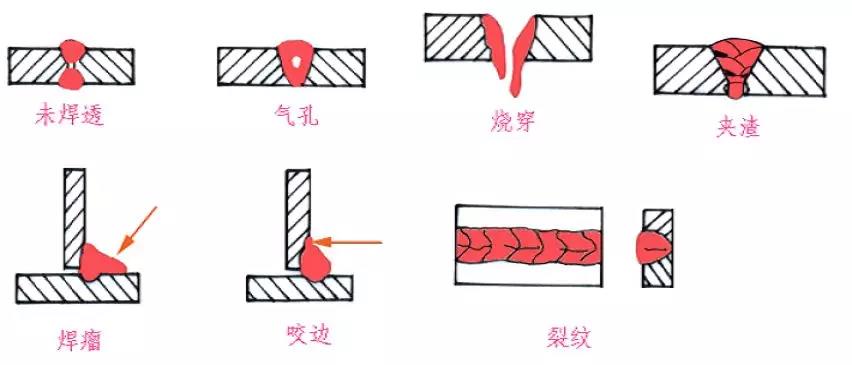

由于焊接中的各種缺陷(見下圖)以及焊縫熱影響區組織的變化,焊接的測試尤為重要。
測量焊縫和熱影響區金屬材料的硬度，并可間接估算材料的強度、比較出接頭各區域的性能差別、區域性偏析和熱影響區的淬硬傾向。
如何進行焊縫測試
為了更細致的理解焊縫微觀組織，通常根據 ISO 9015/15614 進行壓痕硬度測試，測試方法包括使用的載荷、母材、熱影響區和焊縫的位置和數量，以及邊緣距離和壓痕間距。為了滿足標準中規定的要求，需要在布置點位的過程中花費大量的時間。DiaMet 軟件提供的快速而簡單的操作，簡化了測試流程。
DiaMet?軟件-焊縫測試應用
01
程序設置

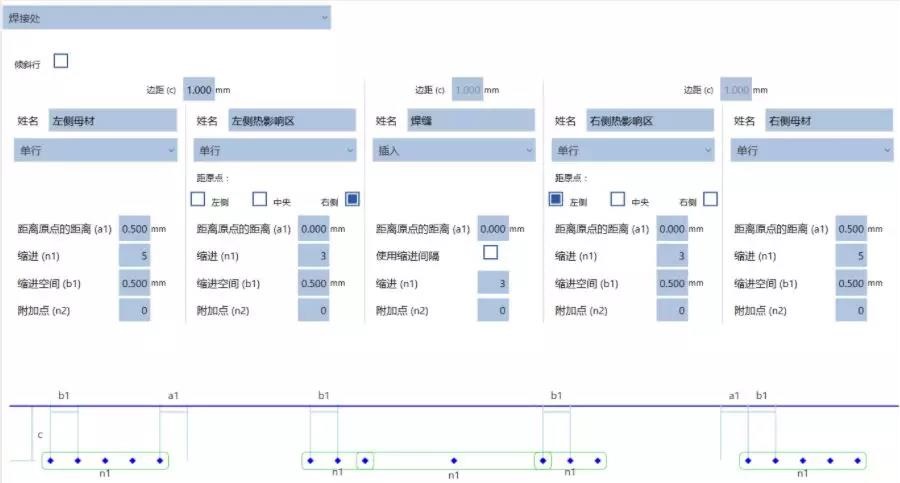

對于焊接測試而言，我們只需要簡單的填入一些如點數、間距等參數即可完成程序的設置。
02
點位布置

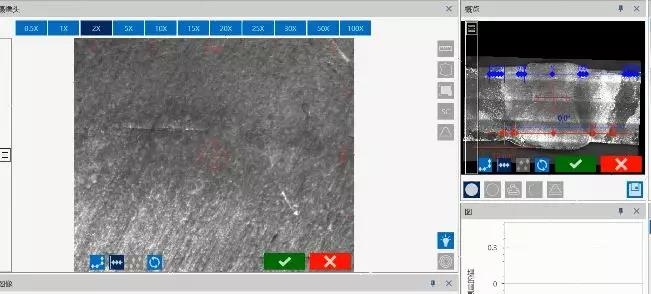

由于焊接工藝的特性，熱影響區的分布以及融合線每次都在變化，這給我們在設置測試點位上增加了很多困難，需要投入大量時間來對測試位置進行分配，但?DiaMet?焊接測試模塊為了我們提供了便利，只需簡單的拖動即可完成布置。
03
專業的報告

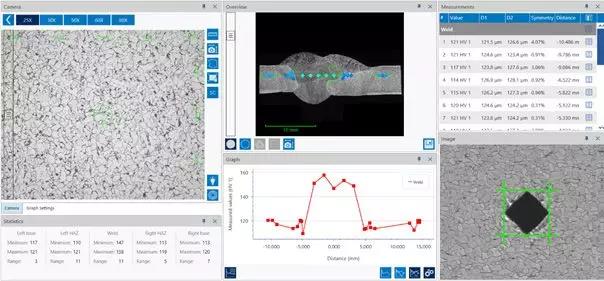

報告中可以直觀的看出各個區域的硬度值，同時配以圖示，能快速的了解整個焊接區域的硬度分配情況，以便快速的進行判斷。
?

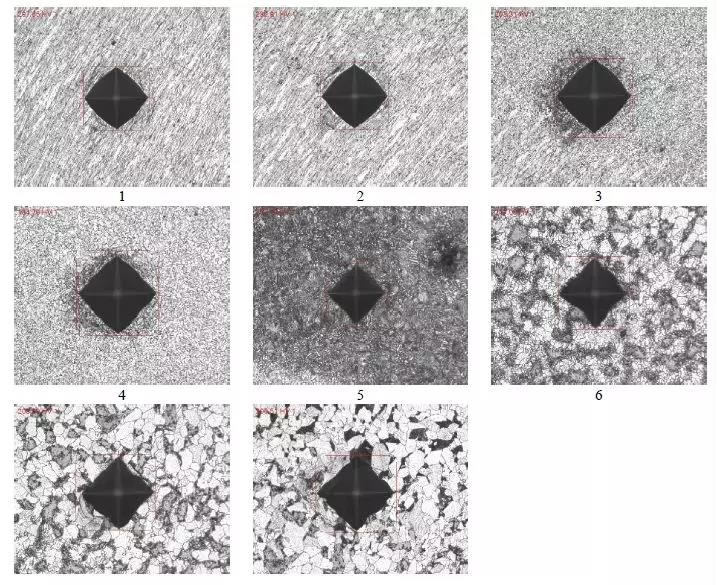

同時，在報告中可以加入測試圖片及結果，可以更加清晰的看到組織和測試壓痕。
04
Mapping 功能

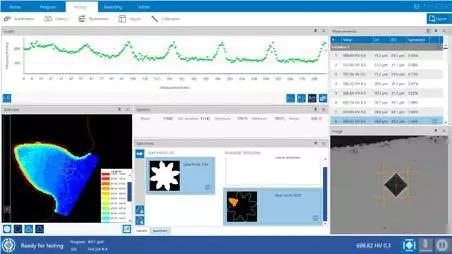

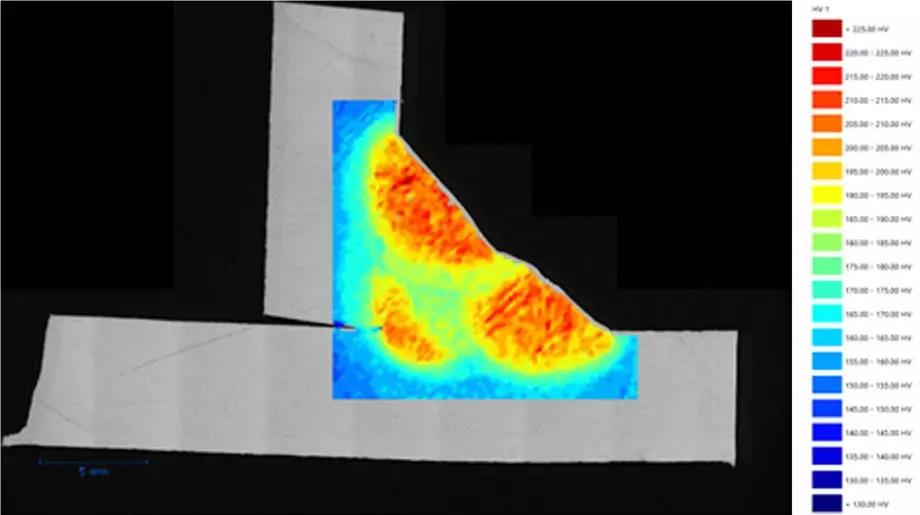

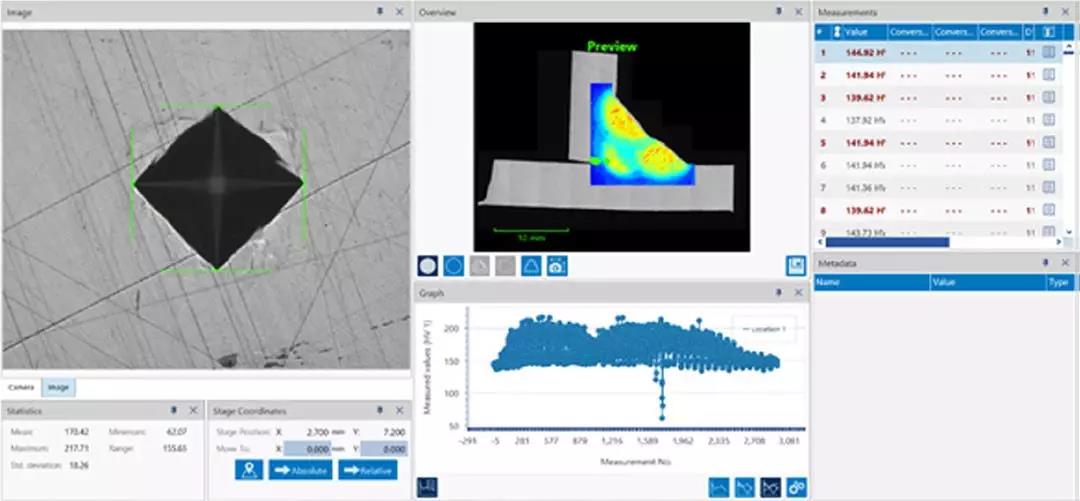

DiaMet 不僅能很大的提高焊接測試的效率與準確性，還可以進一步展示焊接區域的硬度分布，幫助使用者進行數據分析。

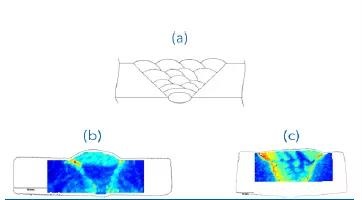

Mapping 按如下顯示：
圖無著色，顯示整個焊接的輪廓
圖采用50硬度間隔，查看硬度分布
圖采用25間隔，細化硬度分布
