原創 《標樂試樣秀》
在金相檢測及材料分析領域，在樣品的制備過程中，經常會遇到一些
特別容易發生變形/流變的金屬，例如：純鋁（部分低硬度鋁合金）、純銅（部分低硬度銅合金）、貴重金屬（金、銀等）、低熔點金屬（錫、鉛）、難熔金屬（鈦、鉻、鉬等）、高溫合金等，這類金屬樣品的制備需要花費大量的時間，制備完成后是否能滿足測試、分析要求也一直是金相工程師或技術人員棘手的問題。
上述金屬在磨拋制樣時出現以下困擾:
1）終拋細小劃痕始終難以去除；

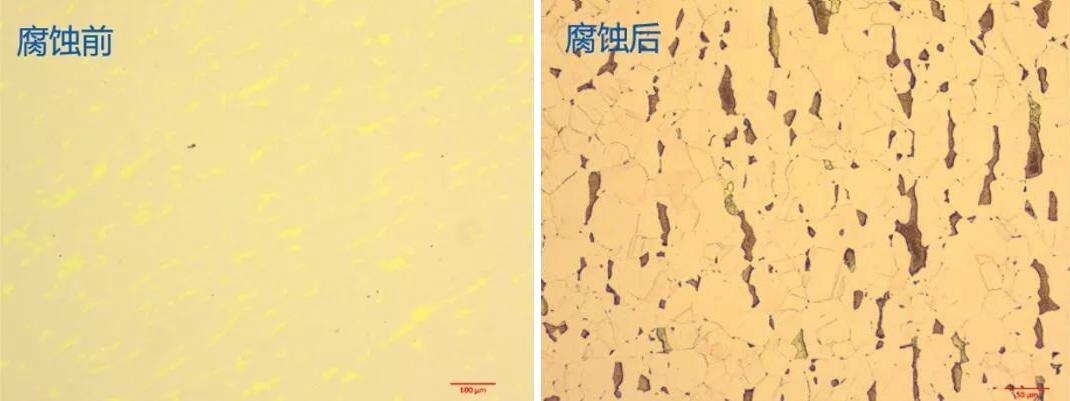

2）終拋后劃痕被變形層掩蓋，造成拋光的假象，腐蝕后劃痕顯露；
3）樣品表面發生延展/流變；
4）樣品表面出現SiC、金剛石、氧化鋁顆粒等嵌入。
下在講述制備這類型金屬的方法。
1、研磨
■? ? 磨削去除切割損傷，而非摩擦

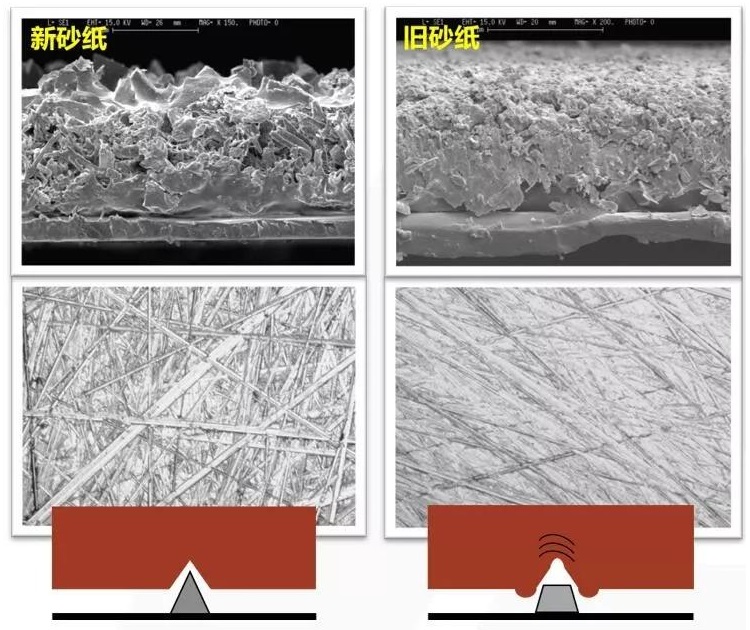

軟金屬的研磨很輕松，普通的SiC砂紙即可（軟金屬不推薦使用金剛石磨盤），但要關注
砂紙的使用壽命，鋒利的新砂紙能帶來良好的磨削效果，即使劃痕較深，所以
砂紙粗細之間更換不宜跳太快；而變鈍的舊砂紙研磨，看似劃痕淺、光亮的表面實際上已經形成了較深的變形層。
對于易發生嵌入現象的材料

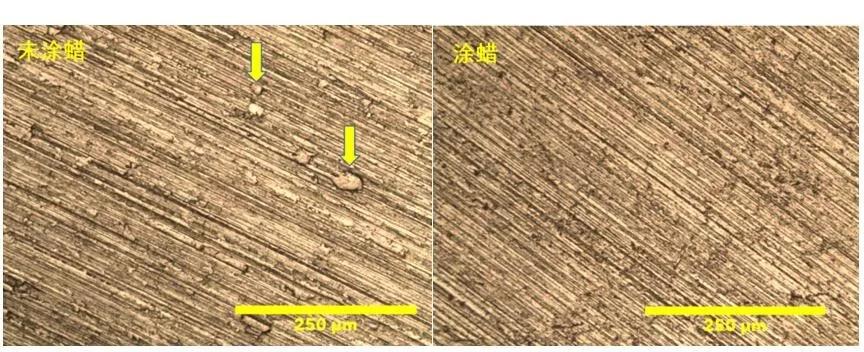

研磨過程嵌入：在研磨時，研磨表面（砂紙）涂上石蠟，石蠟在潤滑的同時，也能固定脫落的研磨顆粒。
拋光過程嵌入：降低加載力值；盡量縮短拋光過程，使用研磨代替（例如：P1200砂紙研磨取代9μm金剛石拋光）。
2、拋光
■? ? 去除研磨后的劃痕，而非掩蓋
行業俗話：硬材料，難磨易拋；軟材料，易磨難拋。
軟金屬樣品的拋光過程決定了樣品制備成功與否，經常在終拋完成后樣品表面：
1）依然存在較多細微劃痕，難以去除

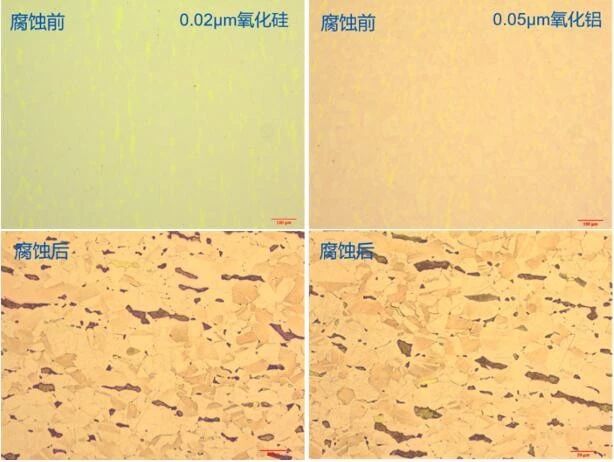

2）劃痕消失，腐蝕后劃痕出現
3）金屬流變、延展明顯等現象

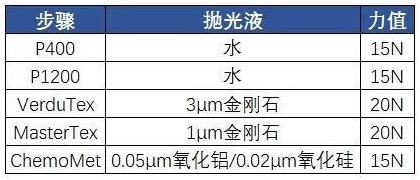

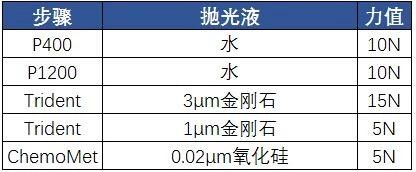

那么如何來通過參數、耗材的選擇（加載力值、拋光布、拋光液等）來優化制備效果， 去制備出一個表面無劃痕、無假象、無流變的樣品，下表中推薦了針對軟金屬相應拋光過程（可選）。
END
標樂 | BUEHLER
Strong Partner, Reliable Solutions
【來源：標樂試樣秀】
